Длина шпильки 1000мм, 2000мм и 3000мм;
Покрытие 6 мкр;

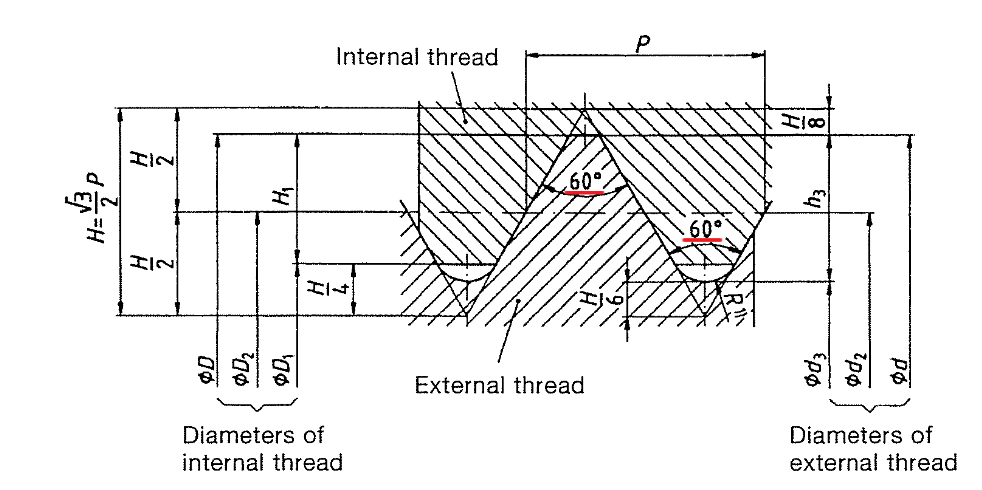

Угол при вершине резьбы - строго 60° (Угол при вершине резьбы влияет на прочность резьбового соединения. Снижение угла до 45 градусов дает снижение нагрузки на 30 %, а шпильки с углом в 30 градусов дают снижение несущей способности на 60%).
Не верно писать на изделиях с углом в 30° и 45° букву М, обозначающую метрическую резьбу. При нагрузке более 5 тонн, использование бракованной шпильки может привести к трагичным последствиям!
В интернете встречается информация, что угол метрической резьбы в 45° можно считать допустимым «с точки зрения более низкой цены». В конечном счете потребитель сам определяет риски и берет на себя ответственность за приобретенные изделия.
Компания Градиент-Метиз готова поставить шпильки DIN 975 необходимого Вам качества по Москве или в регионы по соответствующей цене. Наши менеджеры готовы Вам помочь с выбором по
тел. +7 (495) 632 00 56.
|

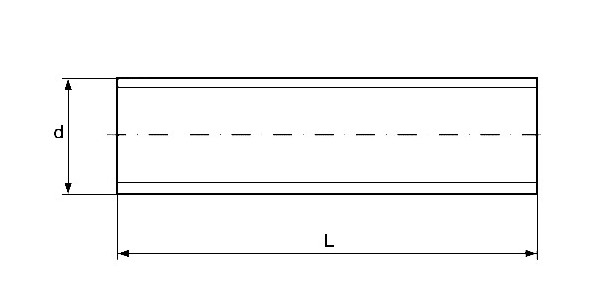

Размер резьбы, d |
М2 |
М2,5 |
M3 |
(M3,5) |
M4 |
M5 |
М6 |
|
Номинальная длина, l |
Вес (7,85 кг/ дм3) кг в 1000 штук |
||||||
|
1000 |
18,7 |
30 |
44 |
60 |
78 |
124 |
177 |
|
2000 |
37,4 |
60 |
88 |
120 |
156 |
248 |
354 |
|
Размер резьбы, d |
М8 |
М10 |
М12 |
(M14) |
М16 |
М18 |
|
M8x1 |
M10x 1.25 |
M12x1.5 |
(M14x1.5) |
M16x1.5 |
(M18x1.5) |
|
|
- |
M10x1 |
M12x1.25 |
- |
- |
- |
|
|
Номинальная длина, l |
Вес (7,85 кг/ дм3) кг в 1000 штук |
|||||
|
1000 |
319 |
500 |
725 |
970 |
1330 |
1650 |
|
2000 |
639 |
1000 |
1450 |
1940 |
1660 |
3300 |
|
Размер резьбы, d |
М20 |
(М22) |
М24 |
(M27) |
М30 |
(М33) |
|
M20x1.5 |
M22x1.5 |
M24x2.0 |
(M27x2.0) |
M30x2.0 |
(M33x2.0) |
|
|
Номинальная длина, l |
Вес (7,85 кг/ дм3) кг в 1000 штук |
|||||
|
1000 |
2080 |
2540 |
3000 |
3850 |
4750 |
5900 |
|
2000 |
4160 |
5080 |
6000 |
7700 |
9500 |
11800 |
|
Размер резьбы, d |
М36 |
(М39) |
М42 |
(M45) |
М48 |
(М52) |
|
M36x3.0 |
M39x3.0 |
M42x3.0 |
(M45x3.0) |
M48x3.0 |
(M52x3.0) |
|
|
Номинальная длина, l |
Вес (7,85 кг/ дм3) кг в 1000 штук |
|||||
|
1000 |
6900 |
8200 |
9400 |
11000 |
12400 |
14700 |
|
2000 |
13800 |
16400 |
18800 |
22000 |
24800 |
29400 |
Размеры, указанные в скобках, применять не рекомендуется.
Значения массы указанны для резьбовых стержней с крупным шагом резьбы.
Как правило, резьбовые стержни хранятся в наличии только с крупным шагом резьбы.
|
Материал |
Сталь |
Нержавеющая сталь |
Цветные металлы |
|
|
Общие требования |
DIN ISO 8992 |
|||
|
Резьба |
Поле допуска |
6g |
||
|
Стандарт |
DIN 13 часть 15 |
|||
|
Механические свойства |
Класс прочности |
4.6, 5.6, 8.8, 10.9 |
A2-70; A4-80 |
CuZn, Al |
|
Стандарт |
DIN EN 20 898 часть 1 (программа испытаний B) |
DIN ISO 3506 |
DIN EN 28 839 |
|
|
Допуски размеров, отклонения и формы |
Класс точности |
A |
||
|
Стандарт |
ISO 4759 часть 1 |
|||
|
Поверхность |
DIN 267 часть 2 применяется для контроля шероховатости поверхности. DIN EN 26 157 часть 3 shall apply with regard to the permissible surface discontinuities. DIN ISO 4042применяются в отношении оцинкованной защиты поверхности. DIN 267 часть 10 применяется для покрытий горячим цинком. |
|||
|
Приемочный контроль |
согласно DIN ISO 3269 |
|||
Маркировка классов прочности осуществляется по ГОСТ Р 52627-2006 штамповкой на торце шпильки, например «12.9».
Так же, существуют альтернативные способы маркировки цветом или символом с торца
Углеродистая сталь
|
Класс прочности |
5,6 |
8,8 |
10,9 |
12,9 |
| Символьная маркировка |
|
|
|
|
| Цветная маркировка |
|
|
|
|
Нержавеющая сталь
|
А2 |
А4 |
|
|
|
